3M Novec Electronic Coating EGC-1720

代表物性値

代表物性値
?	EGC-1720
沸点	61℃
引火点	なし
有効成分	0.1wt%
密度	約1.5g/mL
外観	無色透明
表面張力	13.6mN/m
溶剤	HFE-7100 （化学式C4F9OCH3）

代表物性は25゜Cにおけるものです。（沸点を除く）

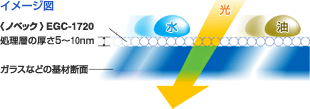

表面処理後に期待される性能

表面処理後に期待される性能
?	EGC-1720
接触角（純水）	105°
処理面の表面張力	15mN/m
処理層の厚さ	5～10nm
屈折率	1.34
耐熱温度	150℃*

※製品仕様ではありません。

*7日間加熱後の接触角は103°

加工方法

ディップコーティングや刷け塗り、スピンコーティング等が可能です。

注意

対象基材表面の油分や水分など汚れをよく取り除いてから、EGC-1720を塗布してください。また、EGC-1720は、塗布後一日程度の時間が経過した後に、性能を発揮します。

代表的な加工方法の例（ディップコーティング）

Step.1 加工前の対象基材洗浄

洗剤や溶剤を用いて対象基材表面に付着している油分?水分などの汚れを除去します。超音波洗浄機を使用すると、より効果的に汚れ分を除去できます。可能であれば、対象基材を100℃程度で3～5分程度加熱乾燥してください。

Step.2 ディップコーティング

対象基材をEGC-1720に浸漬し、3～4mm/sec程度の速度で引き上げます。塗布ムラを少なくするためには、電動巻き上げ機を使用して引き上げ時の揺動を抑えることをお勧めします。酸触媒（酢酸溶液など）を併用すると、加工後に性能を発揮するまでの時間の短縮が期待できます。
（酸触媒を混入させるとEGC-1720は劣化が早く進みますので速やかにご使用下さい。）

Step.3 乾燥

ディップコーティング後EGC-1720は速やかに乾燥しますが、60～120℃で30分ほど加熱乾燥させることで、より良い性能が得られます。

Step.4 放置

乾燥後、1日程度置いてから、ご使用を開始してください。塗りムラが見られる場合は、HFE-7100でリンスすると、ムラを解消することができます。

保存方法

運送と貯蔵：非危険物

EGC-1720は空気中の水分により徐々に変質します。使用されないときは、容器を密閉して、冷暗所で保管してください。

技術データ

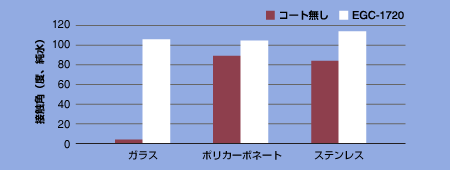

EGC-1720の接触角

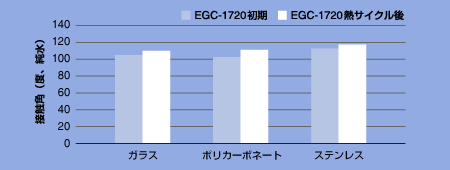

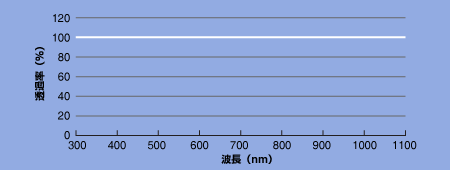

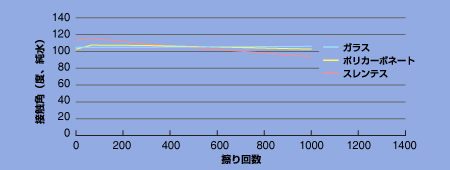

Novec? EGC-1720の接触角のグラフ
